      PF_RING?ZC(零復制)是一種靈活的數據包處理框架,可讓您在任何數據包大小下實現1/10 Gbit的線速數據包處理(RX和TX)。它實現了零復制操作,包括用于進程間和VM間(KVM)通信的模式。它可以被視為DNA / LibZero的后繼產品,該產品基于過去幾年的經驗教訓提供了一個單獨且一致的API。
      它具有干凈靈活的API,可實現可從線程、應用程序和虛擬機使用的簡單構建基塊(隊列、工作器和池)。這樣可以實現10 Gbit線速數據包處理。

      簡單干凈的API

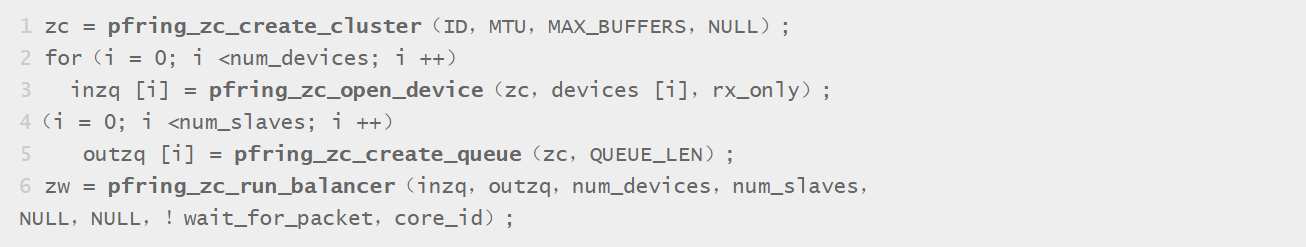

      PF_RING?ZC帶有一個簡單的API,能夠用幾行代碼創(chuàng )建一個復雜的應用程序。 以下示例顯示了如何用6行代碼創(chuàng )建一個聚合器+平衡器應用程序。



      使用PF_RING感知驅動程序的按需內核旁路

      PF_RING?ZC附帶了新一代的PF_RING?感知驅動程序,可以在內核或旁路模式下使用。安裝后,這些驅動程序將作為標準Linux驅動程序運行,您可以在其中進行常規聯網(例如ping或SSH)。當從PF_RING?使用時,它們比普通驅動程序更快,因為它們直接與之交互。如果您使用支持PF_RING的驅動程序以零拷貝方式打開設備(例如pfcount -i zc:eth1),則該設備將無法通過標準網絡(luò )使用,因為通過內核旁路以零拷貝方式對其進行了訪問,就像以前的DNA一樣。 一旦訪問設備的應用程序關閉,標準的網絡(luò )活動就可以再次發生。

      零復制操作到虛擬機(KVM)

      PF_RING?ZC允許您為KVM虛擬機以零拷貝轉發(RX和TX)數據包,而無需使用PCIe直通等技術。由于在VM上動態創(chuàng )建了ZC設備,因此您可以從VM中以零拷貝捕獲/發送流量,而無需修補KVM代碼,也可以在創(chuàng )建ZC設備后啟動KVM。從本質上講,現在您可以使用在物理主機上使用的相同命令,對KVM進行10 Gbit的線速傳輸,而無需更改任何代碼行。

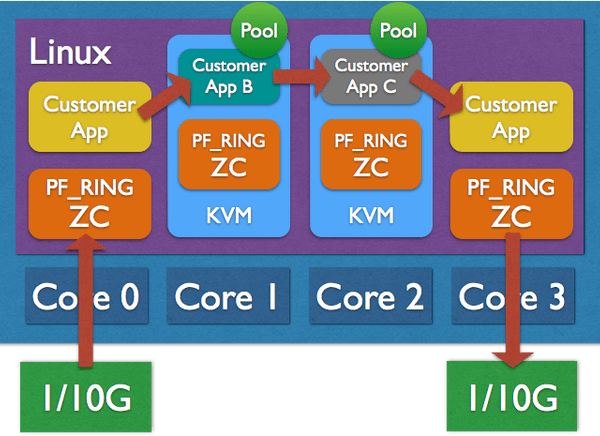

      上圖顯示ZC可用于創(chuàng )建跨虛擬機以零副本進行通話的應用程序管道。從本質上講,PF_RING?ZC從第一天起就可以使用云了。

      零復制操作

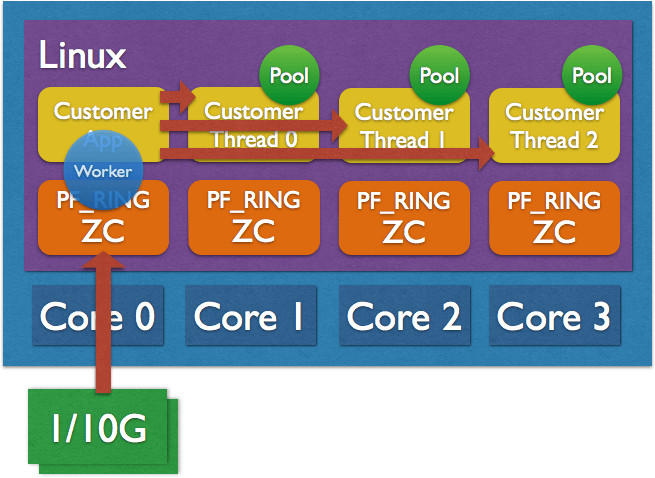

      與其前身LibZero相似,在PF_RING?ZC中,您可以在線程,應用程序以及現在的VM之間執行零復制操作。您可以平衡各個應用程序的零拷貝數據包

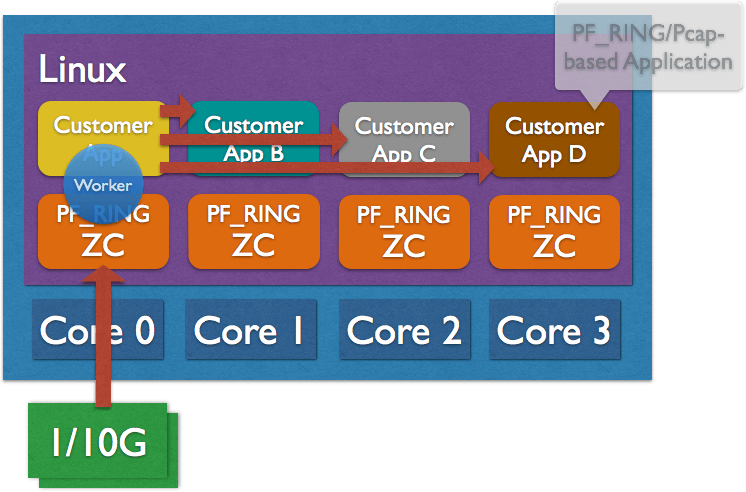

      或實施數據包扇出。


      在PF_RING?ZC中,所有內容均以線速以零復制進行。

      性能

      與其前身LibZero / DNA相似,PF_RING?ZC允許您從物理主機或KVM獲得10 Gbit的線速,無論任何數據包大小。您可以使用我們?yōu)槟_(kāi)發的演示應用程序自己進行測試。

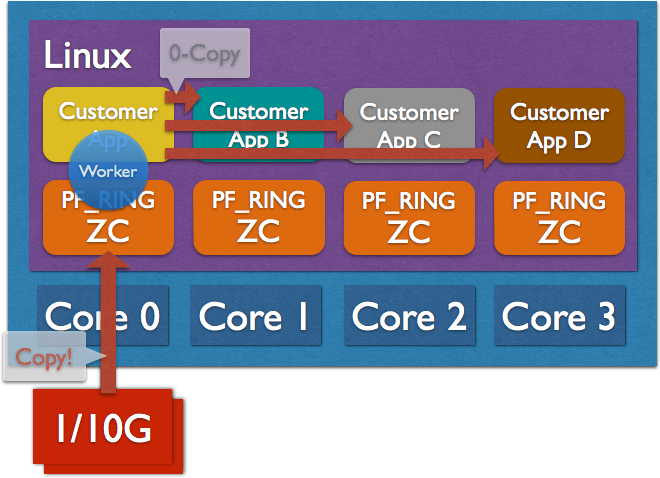

      將0復制與1復制設備集成

      在PF_RING?ZC中,即使對非PF_RING敏感的驅動程序,也可以使用零復制框架。這意味著您可以將數據包分發、處理、發起并將其注入零復制框架,即使它們并非源自ZC設備也是如此。


      一旦將數據包復制(副本)到ZC世界中,從那時起,該數據包將在其整個生命周期中始終以零副本處理。例如,zbalance_ipc演示應用程序可以從非PF_RING感知設備(例如WiFI設備或Broadcom NIC)以一復制模式讀取數據包,并將其發送到ZC內部以對其執行零復制操作。

      內核旁路和IP堆棧數據包注入

      與其他內核旁路的技術相反,使用PF_RING?ZC,您可以隨時決定要向標準Linux IP堆棧中注入哪些內核旁路的數據包。PF_RING帶有一個稱為“stack” 的IP 堆棧數據包注入模塊,通過該模塊,您可以選擇將內核旁路接收的數據包注入到標準IP堆棧中。您需要做的就是打開設備“ stack:ethX”,然后將數據包發送到IP堆棧,就像從ethX接收到的一樣。

      Snort的DAQ

      當使用Snort(最受歡迎的IDS / IPS之一)時,Snort用戶還可以從PF_RING?ZC速度中受益。本地PF_RING?ZC DAQ(Snort Data AcQuisition)庫比標準PF_RING?DAQ快20%至50%,還可以在IPS和IDS模式下運行。
      PF_RING?ZC DAQ是PF_RING?的一部分。
